電氣指標
|
參數 |
2DM3-EC556S |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸出電流（峰值） |
1.0 |
-- |
5.6 |
A |
|
電源電壓（直流） |
20 |
24 |
50 |
V |
|
IO輸入電流 |
6 |
10 |
16 |
mA |
|
IO輸入電壓 |
12 |
24 |
24 |
V |
|
出廠默認電流 |
|
1.0 |
|
A |

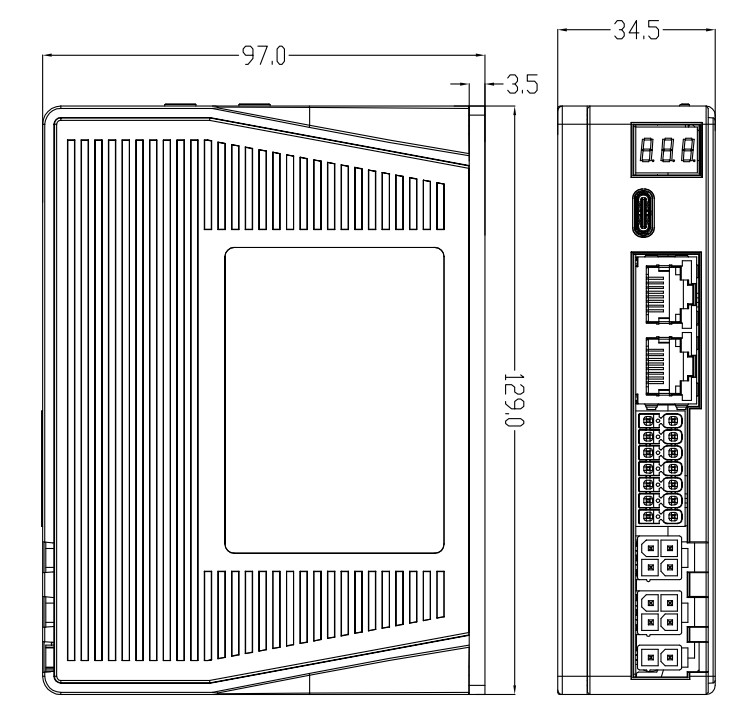

端子及撥碼說明
電源端子的連接
|
端子號 |
管腳號 |
信號 |
名稱 |
|
CN1 |
1 |
VDC |
電源正輸入端 |
|
2 |
GND |
電源地 |
注：線徑≥0.3mm2 (AWG15-22) 。建議電源經過噪聲濾波器供電，提供抗干擾性。
● 電機繞組端子的連接
|
端子號 |
管腳號 |
信號 |
名稱 |
|
CN2 |
1 |
A+ |
電機線組A相正端 |
|
2 |
A- |
電機線組A相負端 |
|
|
3 |
B+ |
電機線組B相正端 |
|
|
4 |
B- |
電機線組B相負端 |
● IO信號的連接
|
端子號 |
管腳號 |
信號 |
輸入/輸出 |
名稱 |
|
CN3
|
1 |
I1 |
輸入 |
軸1單端輸入信號I1，12～24V有效，輸入功能可配置； |
|
2 |
I2 |
輸入 |
軸1單端輸入信號I2，12～24V有效，輸入功能可配置； |
|
|
3 |
I3 |
輸入 |
軸1單端輸入信號I3，12～24V有效，輸入功能可配置； |
|
|
4 |
I4 |
輸入 |
軸1單端輸入信號I4，12～24V有效，輸入功能可配置； |
|
|
5 |
C+ |
公共端 |
輸入信號電源公共端（軸1、軸2共用） |
|
|
6 |
O1 |
輸出 |
軸1單端輸出信號O1，共陰接法。輸出功能可配置，出廠默認報警輸出 |
|
|
7 |
O2 |
輸出 |
軸1單端輸出信號O2，共陰接法。輸出功能可配置，出廠默認抱閘輸出 |
|
|
8 |
I5 |
輸入 |
軸2單端輸入信號I1，12～24V有效，輸入功能可配置； |
|
|
9 |
I6 |
輸入 |
軸2單端輸入信號I2，12～24V有效，輸入功能可配置； |
|
|
10 |
I7 |
輸入 |
軸2單端輸入信號I3，12～24V有效，輸入功能可配置； |
|
|
11 |
I8 |
輸入 |
軸2單端輸入信號I4，12～24V有效，輸入功能可配置； |
|
|
12 |
C- |
公共端 |
輸出信號電源負極公共端（軸1、軸2共用） |
|
|
13 |
O3 |
輸出 |
軸2單端輸出信號O1，共陰接法。輸出功能可配置，出廠默認報警輸出 |
|
|
14 |
O4 |
輸出 |
軸2單端輸出信號O2，共陰接法。輸出功能可配置，出廠默認抱閘輸出 |
注：線徑≥0.12mm2 (AWG24-26) 。建議采用雙絞屏蔽電纜，電纜長度盡可能短，建議不超過3米。盡量遠離動力線布線，防止干擾串入。請給相關線路中的感性原件（如線圈）安裝浪涌吸收元件；直流線圈反向并聯續流二極管，交流線圈并聯阻容吸收回路。
