型號

PM-T0400-TC

硬件接口參數

傳感器類型及規格

熱電偶（J型、K型、R型、S型、T型、E型、N型、B型）；±100mV 電壓輸入（誤差0.5%）（16位顯示-32000~32000）

傳感器接線

兩線制

通道數

4通道

分辨率

電壓：24位；溫度：0.1℃ / 0.1℉

精確度

±0.1%+1°C（冷端補償）在（25°C，77°F）范圍內滿刻度時

±0.3%+1°C（冷端補償）在(-20~60°C，-4~140°F）范圍內滿刻度時

靈敏度

0.1℃，0.1 ℉

響應時間

250ms、500ms、1000ms/4通道（可通過軟件配置）

測量輸入范圍

J型：-80℃~1200℃/-112℉~2192℉

K型：-1000℃~1350℃/-148℉~2462℉

R型：0℃~1750℃/32℉~3182℉

S型：0℃~1750℃/32℉~3182℉

N型：-150℃~1300℃/-238℉~2372℉

B型：200℃~1800℃/392℉~3272℉

T型：-150℃~400℃/-238℉~752℉

E型：-150℃~980℃/-238℉~1796℉

-100mv~100mv

診斷保護

斷線檢測、電源保護

冷端補償方式

冷端補償精度±1℃

顯示模式

攝氏度（℃）/華氏度（℉）

端口保護

所有端口均有保護，可接入最高28.8V電壓不損壞

其它

電源接口

通過12PIN連接件提供，24V

電源保護

過流保護，反接保護

IO端子

拔插式接線端子，間距3.5mm，黑橙色

指示燈

RUN（綠色）/ERR（紅色）兩個指示燈（RUN：運行狀態指示燈，通電后正常時為亮，發生故障為滅；ERR：為錯誤狀態指示燈，發生故障時亮）

安裝方式

標準DIN導軌安裝

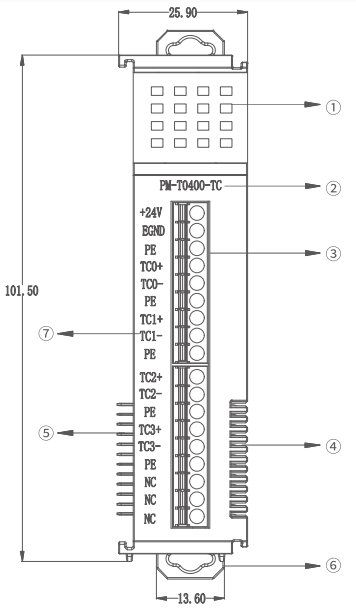

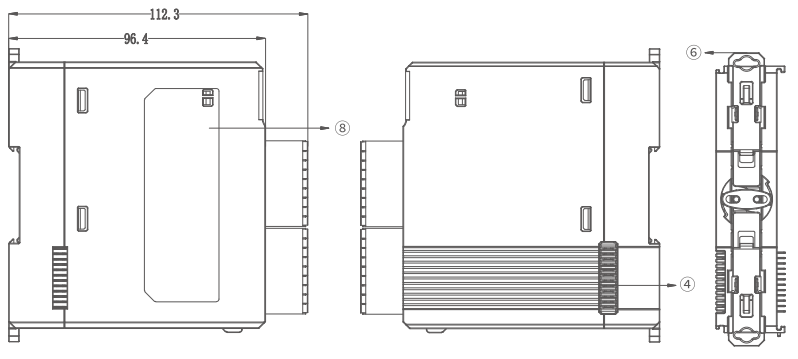

板尺寸

高100mm,寬23mm

絲印

公司名“LEADSHINE”，產品名“PM-T0400-TC”

認證要求

過CE認證
