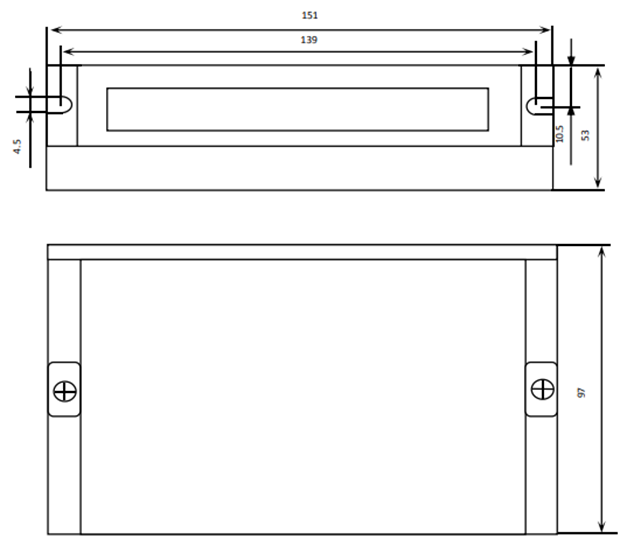

■ 接口描述
● 控制信號
|
名稱
|
DMA882S-IO
|
|
RUN+
|
啟停信號：兼容5~24VDC；懸空時，電機為停止(運行過程中該信號撤銷，則減速停止)，有信號輸入時，電機加速運行到設定速度；
|
|
RUN-
|
|
DIR+
|
方向信號：兼容5~24VDC；
DIR+，DIR-：懸空時，電機正轉，有信號輸入時，電機反轉。
|
|
DIR-
|
|
SPD+
|
兩段速切換信號：兼容5~24V信號；
SPD+，SPD-：懸空時，電機以第一段速運行，信號輸入時，電機以第二段速運行，運行過程中切換該信號，電機以一定加速度或者減速度運行到指定速度。默認狀態下，SPD有信號輸入時，速度為當前速度的一半。
|
|
SPD-
|
|
ALM+
|
報警信號：此信號用于驅動器故障信號輸出，為光電隔離OC輸出，最高承受電壓30V DC，最大飽和電流 100mA。
|
|
ALM-
|
● 功率接口
|
名稱
|
功能
|
|
L
|
電源輸入端，推薦電壓范圍：20VAC~80VAC，或者 30VDC~100VDC，變壓器供電請采用隔離的變壓器供電。
|
|
N
|
|
A+、A-
|
電機A相線圈
|
|
B+、B-
|
電機B相線圈
|
■ 撥碼設定
● 電流設定
|
輸出峰值電流
|
輸出均值電流
|
SW1
|
SW2
|
SW3
|
|
Default（peak 2.1A）
|
on
|
on
|
on
|
|
2.7A
|
1.93A
|
off
|
on
|
on
|
|
3.6A
|
2.57A
|
on
|
off
|
on
|
|
4.6A
|
3.29A
|
off
|
off
|
on
|
|
5.5A
|
3.93A
|
on
|
on
|
off
|
|
6.4A
|
4.57A
|
off
|
on
|
off
|
|
7.3A
|
5.21A
|
on
|
off
|
off
|
|
8.2A
|
5.86A
|
off
|
off
|
off
|
說明：當SW1、SW2、SW3 設為 on on on 時,可以通過PC軟件設定為所需電流，最大值8.2A，分辨率為0.1A。不設置則默認峰值電流為 2.1A。
● 轉速設定
|
轉速（轉/每分）
|
SW5
|
SW6
|
SW7
|
SW8
|
|
Default（50）
|
on
|
on
|
on
|
on
|
|
150
|
off
|
on
|
on
|
on
|
|
250
|
on
|
off
|
on
|
on
|
|
350
|
off
|
off
|
on
|
on
|
|
450
|
on
|
on
|
off
|
on
|
|
550
|
off
|
on
|
off
|
on
|
|
650
|
on
|
off
|
off
|
on
|
|
750
|
off
|
off
|
off
|
on
|
|
850
|
on
|
on
|
on
|
off
|
|
950
|
off
|
on
|
on
|
off
|
|
40
|
on
|
off
|
on
|
off
|
|
60
|
off
|
off
|
on
|
off
|
|
70
|
on
|
on
|
off
|
off
|
|
80
|
off
|
on
|
off
|
off
|
|
90
|
on
|
off
|
off
|
off
|
|
100
|
off
|
off
|
off
|
off
|
