型號 |
iSV5709V36-1000 |
iSV5713V36-1000 |
iSV5718V36-1000 |
|
額定功率（W） |
90 |
130 |
180 |
|
推薦供電電壓（VDC） |
24~36 |
||
|
額定扭矩（N.M） |
0.3 |
0.45 |
0.6 |
|
峰值扭矩（N.M） |
0.8 |
0.9 |
0.9 |
|
額定轉速（RPM） |
3000 |
||
|
編碼器反饋 |
1000線/圈 |
||
|
脈沖輸入規格 |
5V，差分或單端信號，脈沖+方向，Max 200KHZ |
||
|
報警輸出規格 |
Max 30V/100mA |
||
|
報警功能 |
過壓、過流、、位置誤差過大 、編碼器錯誤等 |
||
|
調試軟件 |
雷賽ACS-Series調試軟件 |
||
|
串口通訊 |
RS232 |
||
|
顯示方式 |
一紅一綠兩個LED燈，紅燈不同的閃爍頻率表示不同的報警信息 |
||
|
重量 |
約1.5kg |
約1.8kg |
約2.1kg |

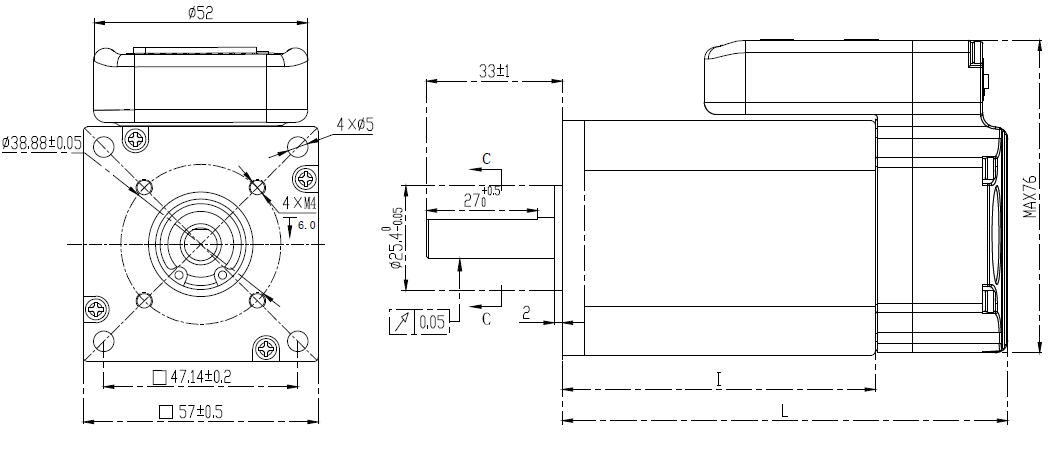

型號
I（mm）
L（mm）
軸徑（mm）
iSV5709V36-1000
76
108±2
8
iSV5713V36-1000
96
128±2
iSV5718V36-1000
116
148±2
系統接線圖
位置控制標準接線
|
調試軟件 |
雷賽ACS-Series伺服調試軟件 |
|
調試線 |
型號CABLE-PC-i（PJ），如有需要請咨詢銷售人員購買 |
PC調試軟件界面風格
ACS-Series是雷賽智能提供的伺服調試軟件，軟件使用RS232串行總線連接。通過它您可以訪問驅動器，執行參數管理、監控波形曲線、運行測試、查看報警信息等功能，可通過“資料下載”獲得。
環境要求
|
儲存溫度 |
-20℃~65℃ |
|
工作溫度 |
0℃~45℃ |
|
濕度 |
90%RH以下（不結露） |
|
大氣環境 |
室內（無暴曬）無腐蝕性氣體、易燃氣體、油污或塵埃等。 |
|
標高 |
海拔1000m以下 |
|
振動 |
小于0.5G（4.9m/s2）10-60Hz（非連續運行） |
|
防護等級 |
IP20 |
安裝要求
l 拆裝皮帶輪時，不可敲擊電機或電機軸，防止損壞編碼器。應采用螺旋式壓撥工具拆裝。
l iSV57系列一體式伺服電機不可承受大的軸向、徑向負荷。固定電機時需用止松墊圈緊固，防止電機松脫。
|
最大軸向負荷Fa |
45N |
|
最大徑向負荷Fr |
115N@20mm從法蘭處開始計算 |
