產品中心

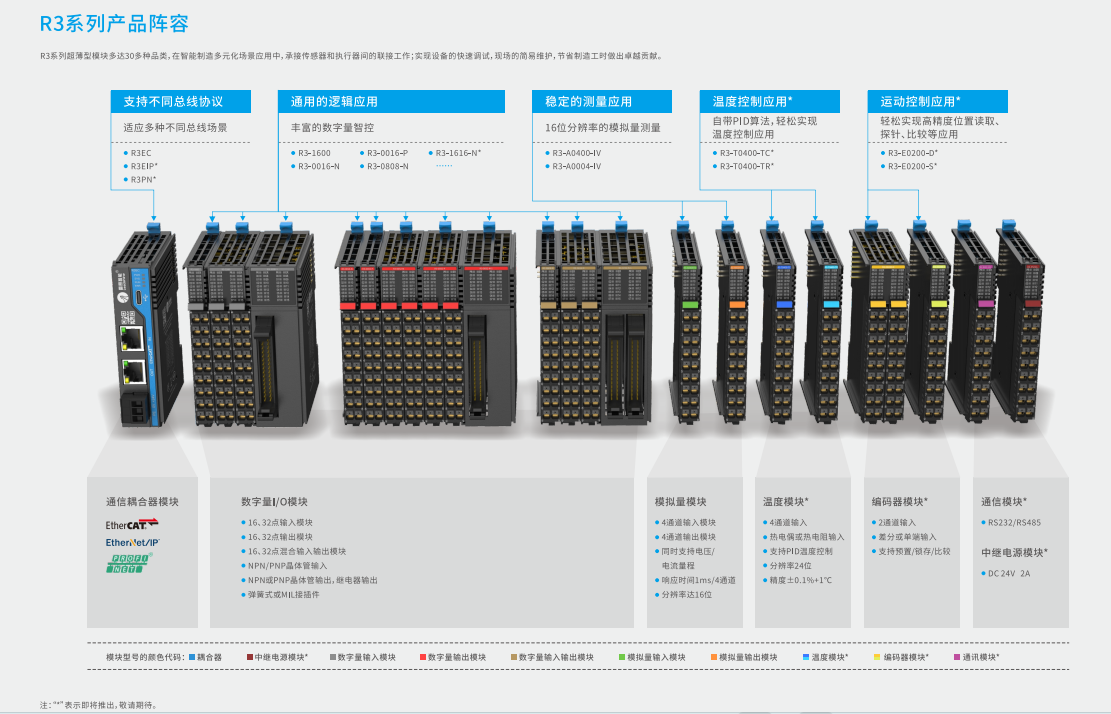

產品體系

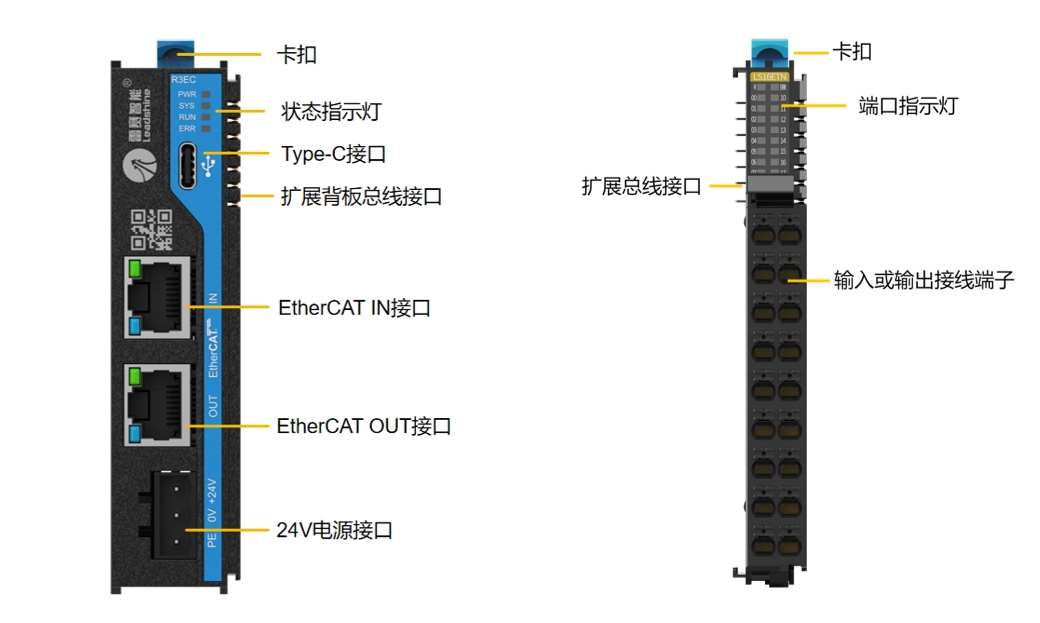

接口說明

應用領域

主要應用于光伏、鋰電、3C、電子等多種行業設備。

• 耦合器命名規則

R X1 X2 – XXX

R：系列名稱，R:Remote

X1：產品類型，1.經濟型 2.高性能型 3.超薄型

X2：總線類型，EC：EtherCat，EI：EtherNet/IP，PN：ProfiNet

XXX:具體型號

• I/O擴展模塊命名規則

X1-X2 X3 X4-X5-XXX

X1：產品類型，SC：經濟型，PM：高性能型，R3：超薄型

X2：輸入輸出類型，缺?。簲底至?，A：模擬量系列，P：脈沖系列，E：編碼器系列，T：溫度系列等

X3：輸入點數，點數為00,16,32等，00表示沒有輸入

X4：輸出點數，點數為00,16,32等，00表示沒有輸出

X5：輸入輸出特征，N：NPN型，P：PNP型，I：電流型，V：電壓型，R：繼電器，D：差分，S：單端，1：MIL，2：富士通

XXX：定制型號/特殊用途

R3系列耦合器安裝尺寸

包含機型如下

R3EC*/R3EIP*/R3PN*

R3系列模塊安裝尺寸1

包含機型如下

R3-RS02A*/R3-1600/R3-0016-N/R3-0016-P/R3-0808-N/R3-A0400-IV/R3-A0004-IV/R3-T0400-TC*/R3-T0400-TR*/R3-E0200-S*/R3-RS02-485*/R3-RS02-COM*

R3系列模塊安裝尺寸2

包含如下機型

R3-3200*/R3-0032-N*/R3-0032-P*/R3-0008-R*/R3-1616-N*/R3-1616-P*/R3-E0200-D*

R3系列模塊安裝尺寸3

包含如下機型

R3-3200-1*/R3-0032-N-1*

R3系列模塊安裝尺寸4

包含如下機型

R3-3232-N-1*
