項目 |
SMC304 |
|
|
核心 部分 |
CPU |
1GHz 主頻 |
|
操作系統 |
Linux |
|
|
RAM空間 |
256MBytes |
|
|
FLASH空間 |
48MBytes |
|
|
掉電存儲空間 |
128KBytes |
|
|
RTC實時時鐘 |
年月日時分秒 |
|
|
G代碼文件 |
單一文件最大8M，20萬行，最多支持1000個文件 |
|
|
通信 |
Ethernet |
1路、100Mbps |
|
CAN |
2路、通訊參數可配 |
|
|
RS232 |
1 路、通訊參數可配、Modbus 協議/自由協議 |
|
|
RS485 |
1 路、通訊參數可配、Modbus 協議/自由協議 |
|
|
U 盤 |
1 路、支持文件的上傳、下載以及拷貝 |
|
|
控制 |
控制軸數 |
4軸 |
|
脈沖頻率 |
范圍：0.1HZ～4MHz，精度：±0.1 Hz |
|
|
脈沖長度 |
-2,147,483,647～+2,147,483,648 (32 位) |
|
|
編碼器 |
4路 |
|
|
最高 2MHz 計數頻率 8MHz 計數頻率，4 倍頻后 8M |
||
|
手輪 |
支持 AB 相、脈沖/方向輸入 |
|
|
支持 X1-X100 倍率選擇信號、0-3 軸軸選信號及急停信號輸入 |
||
|
速度曲線規劃 |
T 型/S 型、對稱/非對稱 |
|
|
定長運動 |
相對運動、絕對運動、在線變速、在線變位 |
|
|
恒速運動 |
在線變速、在線變方向支持 |
|
|
回原點運動 |
10 種回零方式 |
|
|
高級曲線規劃 |
支持 PVT 運動規劃 |
|
|
直線插補 |
2~4 軸 |
|
|
圓弧插補 |
2 軸平面圓弧、3 軸空間圓弧 |
|
|
螺旋插補 |
3 軸 |
|
|
IO |
隔離輸入 |
16 路 |
|
隔離輸出 |
12 路，500mA |
|
|
PWM 輸出功能 |
2路，占空比、頻率可調，頻率范圍：1~500KHz |
|
|
AD 功能 |
2 路，12 位，范圍 0-10V |
|
|
特色 功能 |
位置鎖存 |
高速鎖存、原點鎖存、EZ 鎖存，位置誤差為 1 個脈沖 |
|
位置比較輸出 |
硬件一維位置比較（1us) |
|
|
Ethernet 網絡組網 |
通過交換機可以實現多達 254 個控制器的組網 |
|
|
控制器級聯 |
支持 CAN 總線協議下的控制器級聯 |
|
|
電源 |
主電源供電 |
外部 DC24V (±5%)、1A |
|
內部芯片供電 |
內部隔離供電 |
|
|
IO 部分 |
外部 DC24V |
|
|
外觀 |
外殼顏色 |
黑色 |
|
工作 環境 |
工作溫度 |
0℃～50℃ |
|
貯存溫度 |
-20℃～80℃ |
|
|
濕度 |
5～85%，非結露 |
|

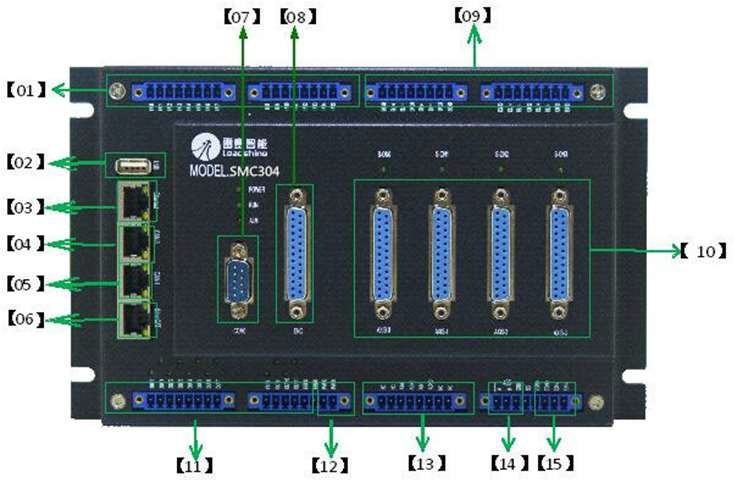

SMC304-BAS 控制器外設接口分布
