卓越的運動控制性能

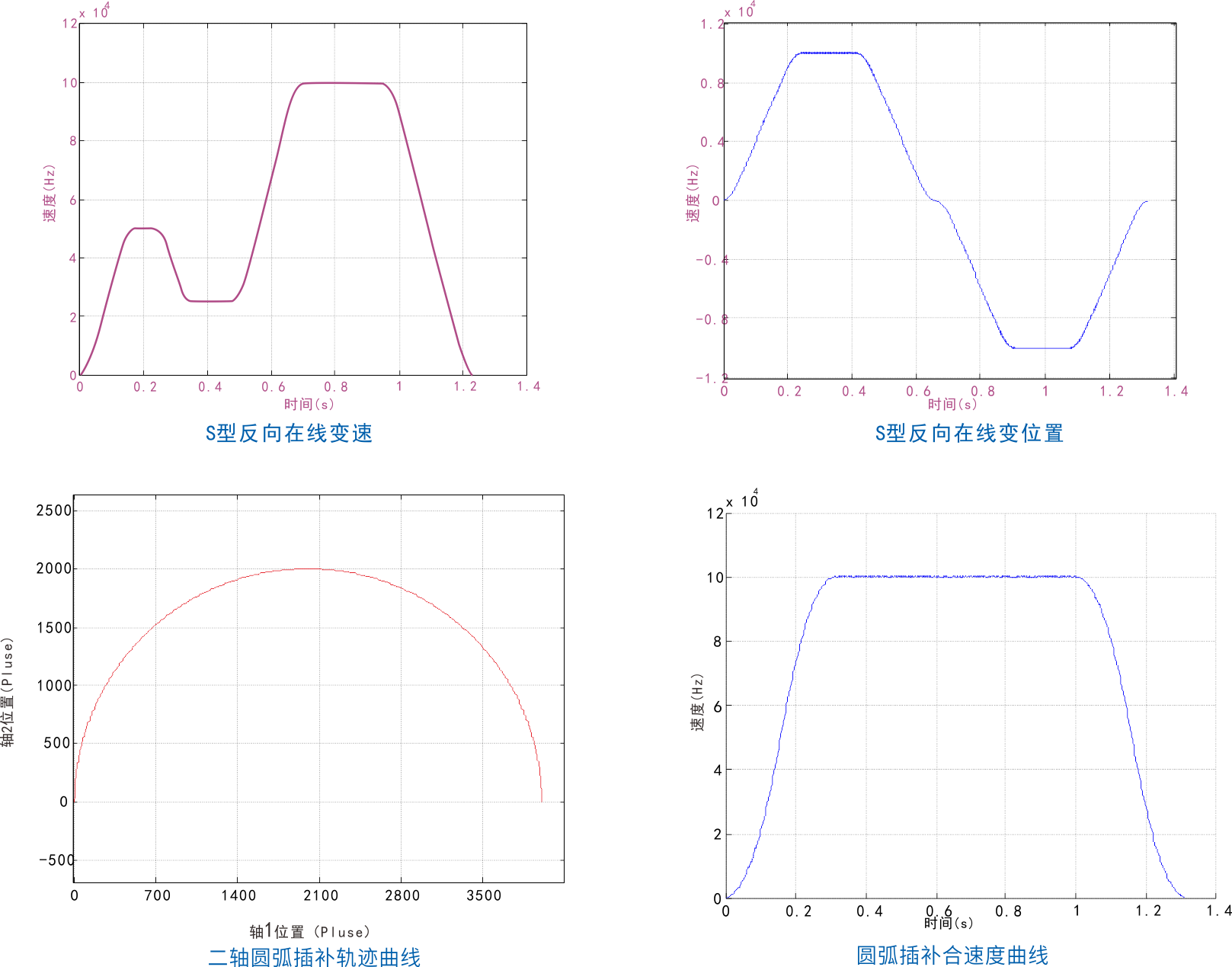

初速度、加速時間和停止速度、減速時間可獨立設置，對稱和非對稱的T型、S型速度控制功能，加減速快，平順穩定。T型/S型在線變速、同向或反向在線變速，T型/S型同向或反向在線變位置，讓速度控制/位置控制變得更加的智能、快捷。3000系列運動控制卡支持直線插補、圓弧插補功能，插補速度快，精度高，最大位置誤差在1個脈沖內。
更強的高速位置鎖存、比較及觸發

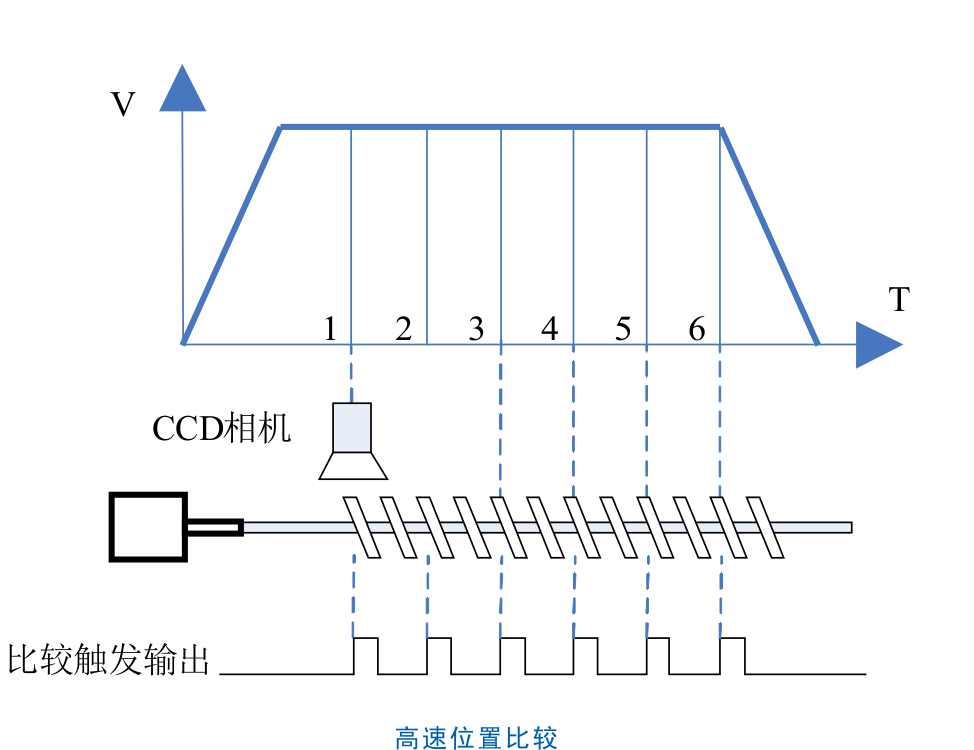

3000系列通用型點位卡，具有4-8軸增量式編碼器輸入，可輕松實現高速位置鎖存、高速位置比較及觸發等功能。高速位置鎖存基于硬件，具有緩沖區存儲，可以鎖存內部指令計數器值或外部編碼器值，支持連續鎖存、原點位置鎖存及觸發延時急停等功能。具有豐富的一維、二維位置比較功能，高速比較功能觸發響應頻率能夠達到1MHz，并具有單點比較、FIFO比較（128點緩沖區）、線性比較等多種比較模式，以及豐富的觸發輸出模式，是AOI（自動光學檢測）、同步檢測應用的理想產品。卡支持直線插補、圓弧插補功能，插補速度快，精度高，最大位置誤差在1個脈沖內。
豐富的I/O控制與延時翻轉
3000系列通用型點位卡，提供了大量通用I/O口，可以自由定義I/O，并設置了專用I/O信號配置，I/O計數及I/O輸出延時翻轉等功能。所有IO端口全部采用光電隔離，有效杜絕雜波的干擾。
便利的開發環境
3000系列通用型點位卡，在提供MOTION測試軟件平臺的同時，運用PC平臺，用戶可使用多種高級語言編程，如:VB\VC\C#\C++\LabVIEW等高級語言，快速開發人機界面，調用成熟可靠的運動控制函數，在短時間內完成強大的控制軟件開發，且修改和添加十分便利，移植性強。
優秀的硬件設計
硬件架構采用高CPU主頻的主控芯片，控制周期塊，內存空間大。元器件均采用國際品質產品，充分保證產品的穩定性和抗干擾能力。
3000系列高性能點位運動控制卡，主要應用于需要編碼器反饋和需要簡單直線插補或圓弧插補運動的；需要與視覺完美配合完成相對復雜的點位運動的多軸自動化設備或?qū)嶒?yàn)平臺。產品定位于LED固晶、視覺檢測、同步檢測、探針測試、飛針測試等高速高精度點位運動應用場合。
用2.png)
|
技術指標/卡類型 |
DMC3C00 |
DMC3C00-PCIe |
DMC3800 |
DMC3800-PCIe |
DMC3600 |
DMC3610-PCIe |
DMC3400A |
DMC3400A-PCIe |
|
電機軸數 |
12 |
8 |
6 |
4 |
||||
|
支持在PC機中同時工作的卡數 |
8 |
|||||||
|
控制電機的脈沖信號頻率范圍 |
1Hz?4MHz |
|||||||
|
控制電機的脈沖信號頻率精度 |
1Hz |
|||||||
|
脈沖信號輸出最大電流 |
20 mA （吸入） |
|||||||
|
脈沖信號長度 |
28位有符號 |
|||||||
|
直線插補精度 |
±0.8 pulse |
|||||||
|
圓弧插補精度 |
±1.5 pulse |
|||||||
|
支持的插補坐標系個數 |
2 |
|||||||
|
編碼器信號輸入個數 |
8 |
8 |
6 |
4 |
||||
|
編碼器計數器長度 |
28位有符號 |
|||||||
|
編碼器輸入信號頻率 |
4MHz （4倍頻后為16MHz） |
|||||||
|
手輪輸入信號最大頻率 |
500 kHz |
|||||||
|
通用數字輸入口數量 |
16（可擴展） |
14（可擴展） |
||||||
|
通用數字輸入口 |
光電隔離，RC濾波 |
|||||||
|
通用數字輸入口輸入電流 |
5?10 mA |
|||||||
|
通用數字輸入口最高響應頻率 |
4 kHz |
|||||||
|
通用數字輸出口 |
光電隔離，集電極開路 |
|||||||
|
通用數字輸出口最大電流 |
500 mA（5?24Vdc，吸入） |
|||||||
|
CAN-IO擴展 |
最多支持連接8個CAN-IO擴展模塊 |
|||||||
|
高速位置鎖存輸入口數量（LTC） |
2 |
1 |
||||||
|
高速位置比較輸出口數量（CMP） |
4 |
2 |
1 |
|||||
|
機械正負限位輸入口數量（±EL） |
24 |
16 |
12 |
8 |
||||
|
機械原點信號輸入口數量（ORG） |
12 |
8 |
6 |
4 |
||||
|
伺服到位信號輸入口數量（INP） |
12 |
8 |
6 |
4 |
||||
|
伺服報警信號輸入口數量（ALM） |
8 |
8 |
6 |
4 |
||||
|
伺服準備好信號輸入口數量（RDY） |
8 |
8 |
6 |
4 |
||||
|
伺服使能信號輸出口數量（SEVON） |
8 |
8 |
6 |
4 |
||||
|
伺服誤差清除信號輸出口數量（ERC） |
8 |
8 |
6 |
4 |
||||
