■ 一般規(guī)格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空載、整步） |
|
溫升 |
MAX 85K |
|
使用環(huán)境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
MIN 100 MΩ，500 V DC |
|
耐電壓 |
500 VAC，1 min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
75N（距離法蘭面10mm處） |
|
軸向最大負載 |
電機自重 |
■ 技術規(guī)格
|
機身長 mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
定位力矩 |
轉子慣量 |
重量 |
|
N.m |
A |
Ω |
mH |
mN.m |
g.cm2 |
Kg |
||
|
65 |
57CM13-FS |
1.2 |
3 |
0.82 |
2.4 |
40 |
280 |
0.92 |
|
90 |
57CM23-FS |
2.1 |
3 |
1.3 |
4.4 |
68 |
480 |
1.29 |
|

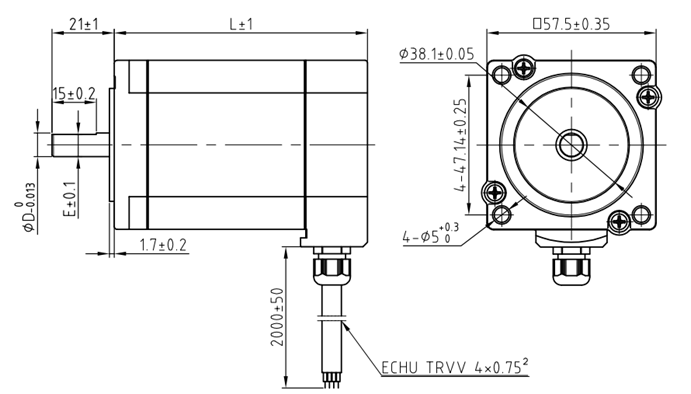

型號 |
機身長L |
軸徑D |
扁位高E |
|
57CM13-FS |
65 |
6.35 |
5.8 |
|
57CM23-FS |
90 |
8 |
7.5 |
