性能強
信息化、集成化
省空間、省時間、省成本
LC1000系列智能產線控制器，小體積，高性能，強運控，內置UPS掉電保護功能，低功率無風扇設計， LCD提升調試維護的易用性，高速8DI+8DO完成飛拍飛剪及鎖存功能，帶軸能力強，總線周期短，輕松實現各種運動控制，助力智能“智造”業降本增效、轉型升級。
■ 核心優勢
性能強
1. CPU四核2.0GHz
2. 高達128軸
3. 最快執行效率1ns
4. 250us周期有效精度提升30%
信息化
1. OPC UA直連IT信息系統
2. EtherNet/IP標準化組網
3. 高級語言API/Web可視化
4. ModBus/Socket通信
集成化
1. 集成豐富的硬件接口
2. 集成豐富的運控功能：
? 6軸直線/3軸圓弧前瞻插補
? 機器人正逆解運動學變換
? 電子輪/CNC/軸組
? 高速位置鎖存/飛拍
省空間
1. 小巧機身，有助于控制柜的小型化
2. 兩種安裝方式：卡導軌安裝、背面掛耳固定安裝
省時間
1. 編程軟件LeadSys易用易調試，節省編程時間
2. 集成行業工藝算法，縮短設備開發時間
3. LCD診斷顯示，減少調試和運行維護時間
4. EtherCAT冗余環網、星型網，減少非計劃性的故障停機時間
省成本
1. 集成多種通信接口，節省外配通信模塊
2. 集成高速IO，節省IO模塊
3. 內置UPS，減少外配UPS成本

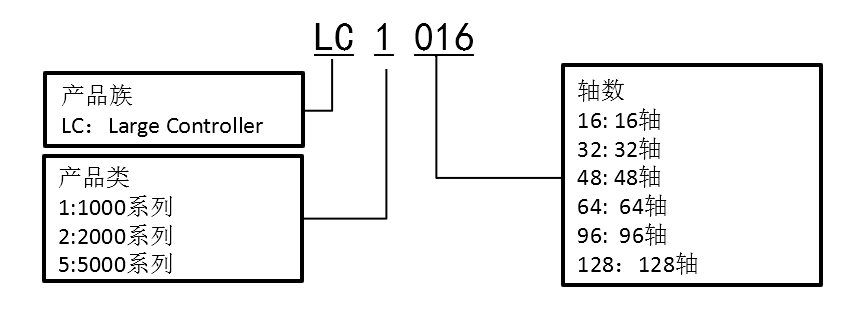

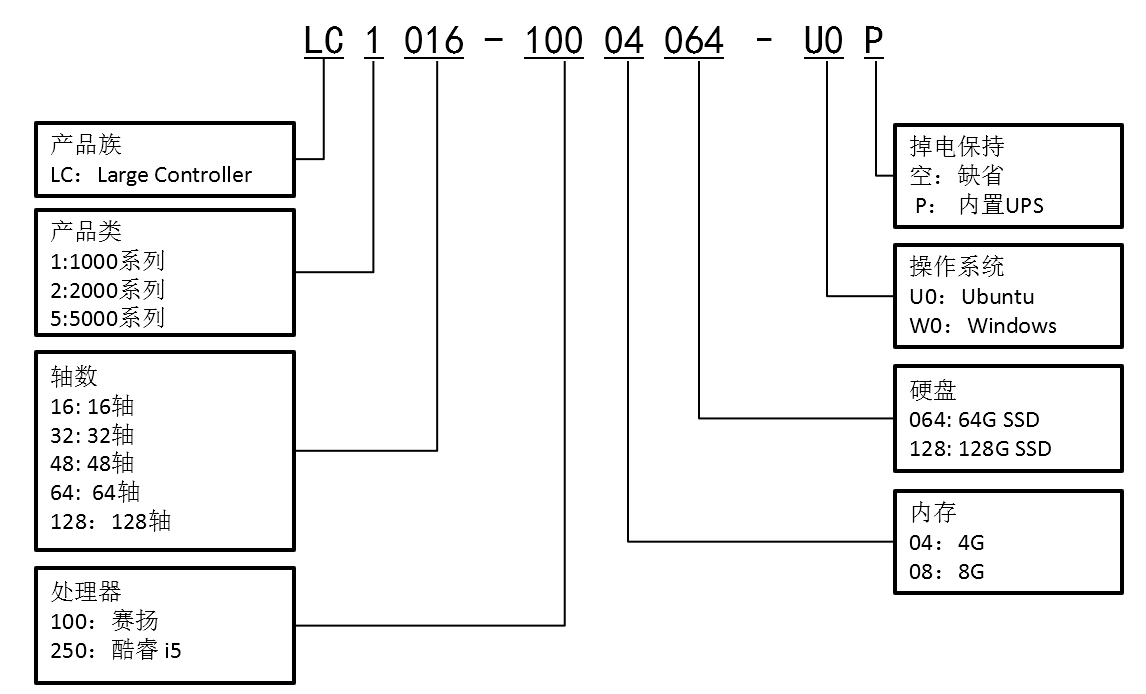

■ 產品選型
|
系列 |
產品 名稱 |
產品型號 |
差異性功能 |
基本功能描述 |
|
LC1000 |
LC1016 |
LC1016-10004128-U0P |
16軸，單路EtherCAT，3路EtherNet |
2路RS485， 1路RS232， 8入8出200Khz高速IO， 內置5MB掉電保持， 2個USB 接口(Type A), LCD顯示屏
|
|
LC1032 |
LC1032-10004128-U0P |
32軸，單路EtherCAT，3路EtherNet |
||
|
LC1048 |
LC1048-10004128-U0P |
48軸，雙路EtherCAT，雙路EtherNet |
|
型號 |
LC1016 |
LC1032 |
LC1048 |
|
|
規格 |
||||
|
基本功能 |
運動軸數 |
16軸 |
32軸 |
48軸 |
|
處理器 |
Intel 4核 2.0GHZ |
|||
|
操作系統 |
Linux |
|||
|
編程軟件 |
Leadsys Studio V2.0以上 |
|||
|
編程語言 |
ST,LD,CFC,SFC,FBD,IL |
|||
|
防護等級 |
IP20 |
|||
|
輸入電源 |
輸入電壓 |
DC24V(-15%-20%) |
||
|
最大輸入電流 |
5A |
|||
|
短路保護 |
是 |
|||
|
防反接保護 |
是 |
|||
|
存儲器 |
用戶程序存儲空間 |
128MB |
||
|
用戶數據存儲容量 |
128MB |
|||
|
掉電保持空間 |
5MB（內置） |
|||
|
內存容量 |
4G，DDR4 |
|||
|
硬盤容量 |
128G SSD |
|||
|
I/O |
DI |
8路高速，200KHz，4路編碼器計數，源型/漏型輸入（單端） |
||
|
DO |
4路高速，200Kz，4路PWM輸出，NPN輸出 |
|||
|
本地拓展模塊數量 |
不支持 |
|||
|
EtherCAT從站數量 |
128 |
|||
|
通訊配置 |
RS232/RS485 |
RS232*1,RS485*2（每路最大支持31從站），隔離 |
||
|
以太網 |
3 |
2 |
||
|
EtherCAT |
1 |
2 |
||
|
USB |
USB3.0*2 |
|||
|
運動控制 |
最大同步抖動 |
30us |
||
|
運控能力 |
1ms周期48軸同步 |
|||
|

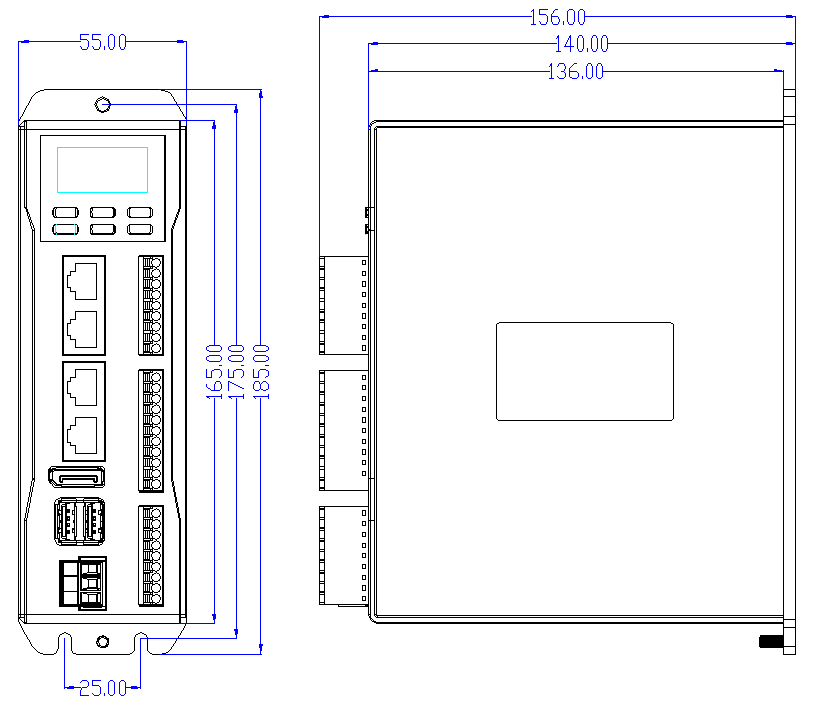

尺寸及重量 |
尺寸（寬*深*高） |
55*140*165mm |
||
|
重量 |
<1Kg |
|||
|
濕度 |
工作溫度 |
-5~55° C |
||
|
儲存環境 |
-25~70° C |
|||
|
其他 |
散熱 |
自然冷卻 |
||
|
功率 |
15W |
|||
產品名稱：
產品型號：
LC1000系列支持背板掛耳安裝和導軌安裝
