型號

PM-T0400-TR

硬件接口參數

傳感器類型及規格

熱電阻（Pt100、Pt1000、JPt100、Ni100、Ni1000、LG-Ni1000、Cu50、Cu100、0~300Ω、0~3000Ω）

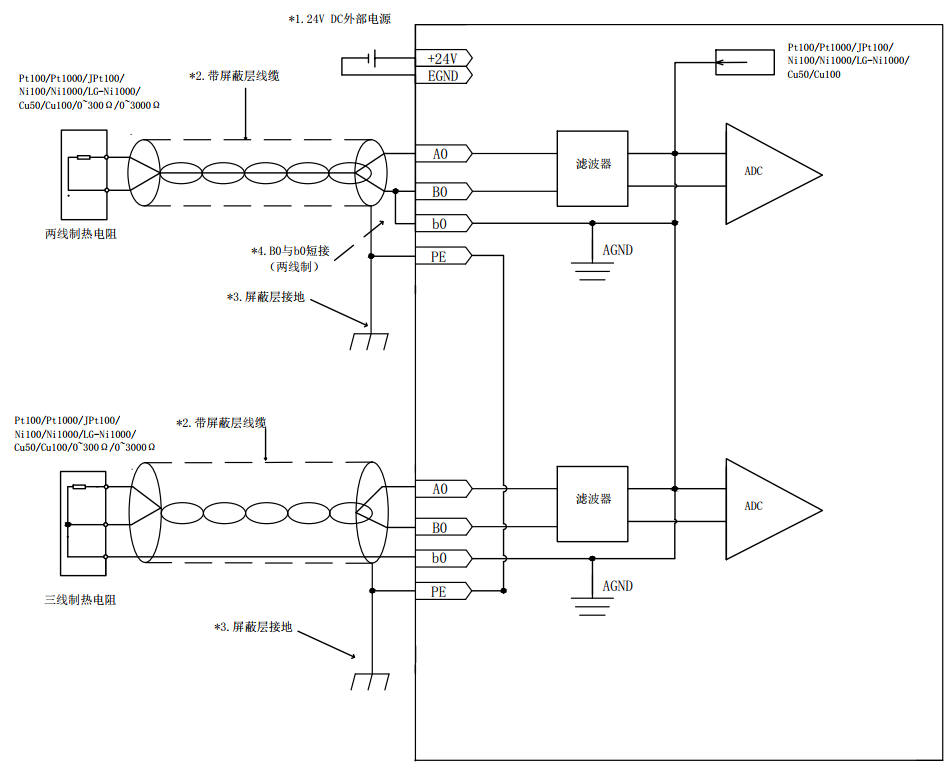

傳感器接線

兩線制、三線制

通道數

4通道

分辨率

電壓：24位；溫度：0.1℃ / 0.1℉

精確度

Pt100、Pt1000、JPt100、Ni100、Ni1000、0~300Ω、0~3000Ω：

±0.1%在（25°C，77°F）范圍內滿刻度時

LG-Ni1000：±0.2%在（25°C，77°F）范圍內滿刻度時

Cu50：±4℃在（25°C，77°F）范圍內滿刻度時

Cu100：±2℃在（25°C，77°F）范圍內滿刻度時

響應時間

250ms、500ms、1000ms/4通道（可通過軟件配置）

測量輸入范圍

Pt100：-180℃~800℃/-292℉~1472℉

Pt1000：-180℃~800℃/-292℉~1472℉

JPt100：-180℃~500℃/-292℉~932℉

Ni100：-80℃~170℃/-112℉~332℉

Ni1000：-80℃~170℃/-112℉~332℉

LG-Ni1000：-50℃~180℃/-58℉~356℉

Cu50：-50℃~150℃/-58℉~302℉

Cu100：-50℃~150℃/-58℉~302℉

診斷保護

斷線檢測、電源保護

顯示模式

攝氏度（℃）/華氏度（℉）

端口保護

所有端口均有保護，可接入最高28.8V電壓不損壞

其它

電源接口

通過12PIN連接件提供，24V

電源保護

過流保護，反接保護

IO端子

拔插式接線端子，間距3.5mm，黑橙色

指示燈

RUN（綠色）/ERR（紅色）兩個指示燈（RUN：運行狀態指示燈，通電后正常時為亮，發生故障為滅；ERR：為錯誤狀態指示燈，發生故障時亮）

安裝方式

標準DIN導軌安裝

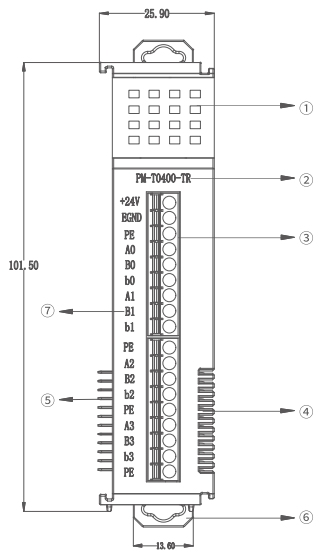

板尺寸

高100mm,寬23mm

絲印

公司名“LEADSHINE”，產品名“PM-T0400-TR”

認證要求

過CE認證
