DM2B系列是雷賽自主研制的全數字驅控一體步進驅動系列產品。采用RS485通訊接口，基于標準的Modbus RTU協議，用戶可同時控制多達31臺的步進驅動器。該產品內部集成控制器，支持PR功能，支持16段位置表，可覆蓋42、57、60、86機座的步進電機。由于其具有內置控制功能，用戶可無需購買額外的PLC即可實現相應的控制要求，可大大降低系統成本。同時，該產品還具有豐富的輸入輸出接口，支持示教功能，支持試運行，配合豐富的觸發方式可完成位置、速度和回原點等多種控制任務。

產品特點

l  內置單軸控制器，節省上位控制器的脈沖輸出點數

l  可配置16段路徑程序，支持回零/速度/位置/JOG等功能

l  雙口RJ45連接器，支持多達31軸的RS485控制網絡

l 7路數字量輸入，支持原點、限位、急停等輸入功能

l 3路數字量輸出，支持報警、到位、抱閘等輸出功能

l  可適配28、35、42、57、60、86機座的電機

l  供電電壓范圍24-75Vdc，最大輸出電流2.2A/4.2A/5.6A/7.0A/8.2A

1、內置單軸控制器（PR）

PR（Position Register）是雷賽自主研發的位置寄存器模式，支持單軸運動控制功能，可配置16段位置表程序，支持定位、回零、限位、急停、JOG等功能，可節省上位控制器的脈沖輸出點數，簡化系統設計，大大減少用戶的開發成本。

2、支持RS485總線通訊

雙口RJ45連接器，基于標準的Modbus RTU協議，可支持多達31軸的RS485運動控制網絡。

3、低速抗共振

步進系統存在固有的共振點，DM2B系列驅動器采用優異的抗共振算法，抓取共振點特征，有效規避或抑制共振點，提升了中低速穩定性和高速力矩輸出。

4、T/S曲線指令平滑

內置T型和S型指令平滑技術、減少負載運動和傳動機械引起的瞬時擾動，使得電機運動更穩定平滑。

5、支持抱閘和報警輸出

DM2B系列具有豐富的輸入輸出接口。7路數字量輸入，可接回零、限位、急停、觸發等輸入信號；3路數字量輸出，可配置抱閘、報警等輸出信號。

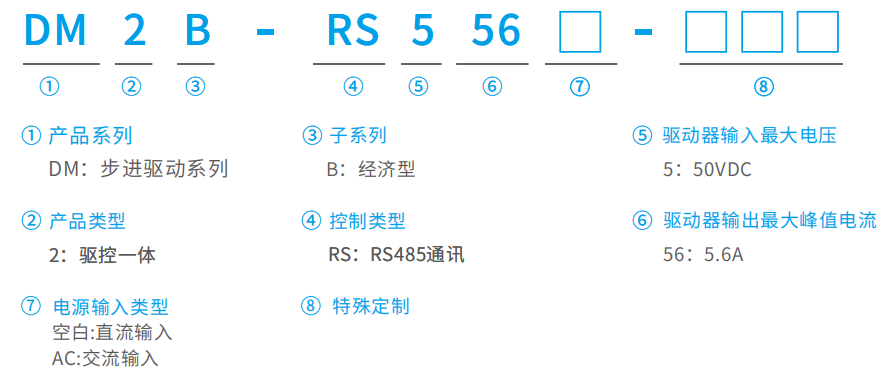

DM2B-RS522/DM2B-RS542/DM2B-RS556/DM2B-RS570

DM2B-RS882AC
