ACM系列

小氣隙、小定位力矩、低噪音、低振動、低轉矩脈動。
電機槽滿率高、繞組端部優化，銅損耗最小化，磁負荷高，鐵損耗最小化，體積小、重量輕、發熱少、效率高。
超高內稟矯頑力稀土永磁材料，抗去磁能力強，電機性能穩定可靠。
通過極槽配合、附加小齒對主磁路和漏磁路進行周期性動態勻化氣隙磁導，有效控制定位力矩，電機低速運行極為平穩。
電機的互感極小為零，對設備無電磁干擾

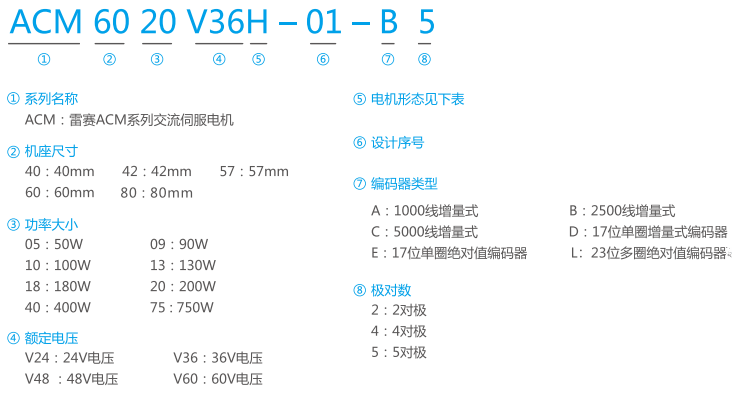

雷賽在推出LD5系列交流伺服驅動的同時，配套推出ACM系列交流伺服電機產品，電機功率涵蓋50W-750W。該系列電機與標準電機安裝尺寸兼容，編碼器1000線、2500線、5000線、17位、23位可選。電機運行十分平穩，振動噪音及發熱小。低速性能佳，在極低速1rpm時仍能平穩運行。

型號	額定功率（W）	額定轉矩（Nm）	最大轉矩（Nm）	額定電流（A）	最大電流（A）	額定轉速	最高轉速	電壓（V）
ACM4005V24H-B5	50	0.16	0.48	3.6	11	3000	4000	24
ACM4010V24H-B5	100	0.32	0.96	7	21	3000	4000	24
ACM6020V36H-C5	200	0.64	1.92	7	21	3000	4000	36
ACM6040V48H-C5	400	1.27	3.81	10	30	3000	4000	48
ACM8075V48H-A4	750	2.4	7.2	19	59	3000	4000	48

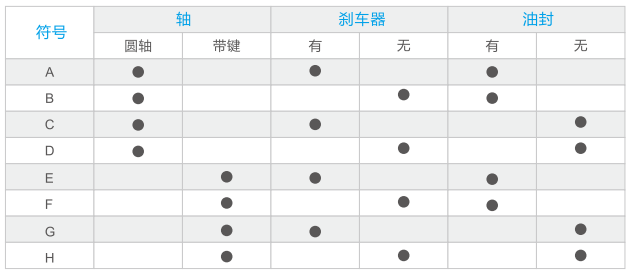

電機形態定義表：

文件名稱
文件類型
文件格式
日期
下載

ACM低壓電機2D圖紙-80機座
2D圖紙
2018-09-12

ACM低壓電機2D圖紙-60機座
2D圖紙
2018-09-12

ACM低壓電機2D圖紙-40機座
2D圖紙
2018-09-12
