參數

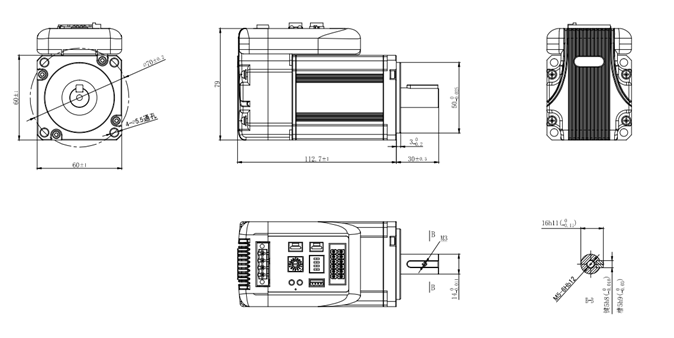

iSV2-RS6040

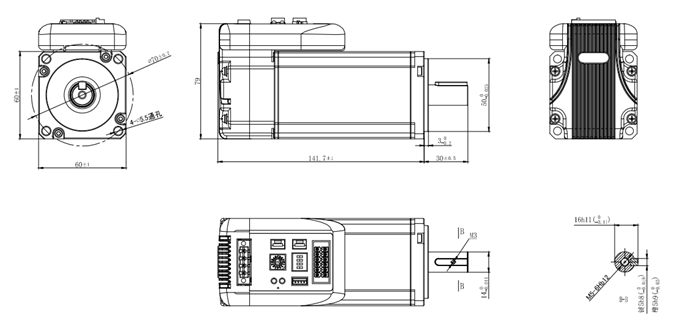

iSV2-RS6040B

電機額定電流

10Arms

電機最大電流

30Arms

主電源

24～60VDC（推薦48VDC供電）

控制方式

SVPWM正弦波控制

輸入脈沖

5V脈沖，500kHz

調速比

5000:1

電子齒輪比

1～32767/1～32767

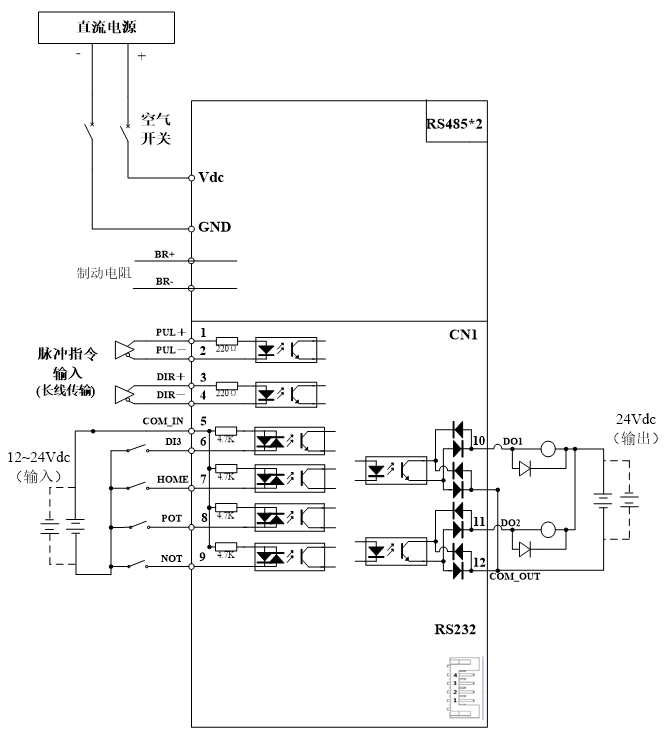

輸入信號

6路數字量輸入：

2路脈沖差分高速輸入口DI1~2，電壓5V；

4路輸入口DI3~DI6，電壓24V，支持NPN和PNP，并且支持輸入功能自定義。功能包括：伺服使能、正向限位、反向限位、警報清除、增益切換輸入、偏差計數器清除輸入、指令脈沖禁止輸入、指令分頻倍頻切換輸入 、內部指令速度選擇、零速箝位、速度指令符號輸入、轉矩指令符號輸入、緊急停止。

輸出信號

1路抱閘之間輸出,電流0.8A。

2路單端輸出口DO1~DO2，24V，驅動電流8mA，支持NPN和PNP，并且支持輸出功能自定義。功能包括：報警輸出、伺服準備輸出、外部制動器解除信號、定位完成、速度到達輸出、零速箝位檢測輸出、速度一致輸出、位置指令有無輸出、速度指令有無輸出。

報警功能

電流檢測回路錯誤、直流母線電壓過高、直流母線電壓過低、過電流、智能功率模塊(IPM)過流、電機過載、電阻泄放回路過載、編碼器斷線、編碼器初始化位置錯誤、編碼器數據出錯、位置誤差過大錯誤、失速、超速、I/F輸入端口分配錯誤、EEPROM參數保存時CRC校驗錯誤、正/負超程輸入有效、強制報警輸入有效。

顯示

LED紅、綠燈各一個

操作方式

通過PC軟件MS調試參數

調試軟件

通過MS調試軟件可以調節電流環、位置環、速度環的各個參數，更改輸入輸出信號有效電平和電機參數，并可以文件形式進行參數的導入導出，方便驅動器和不同電機或不同負載的匹配；監視測試運行下速度、位置誤差等波形。

通訊接口

一個RS-232，1：1通訊，一路RS-485，0：N（0≤N≤127），

適用負載慣量

小于電機慣量的30倍

項目

規格

使用環境溫度

-10 ～ 45 ℃（環境溫度在40～45 ℃時，請降額使用，或者強制空氣循環）

儲存溫度

-20 ～ +65 ℃

使用環境 / 儲存濕度

90% RH以下（無結露）

抗振動

0.15mm / 10～55Hz（共振頻率下不可連續使用）

防護等級

IP 20

標高

海拔≤1000M（1000M以上請降額使用）

大氣壓力

86 ～ 106Kpa

其它

不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體、強振動場所，禁止有可燃?xì)怏w和導電灰塵
