■ PM-1600安裝尺寸（單位：mm）
■ PM-3200/PM-3200-1/PM-3200-2安裝尺寸（單位：mm）

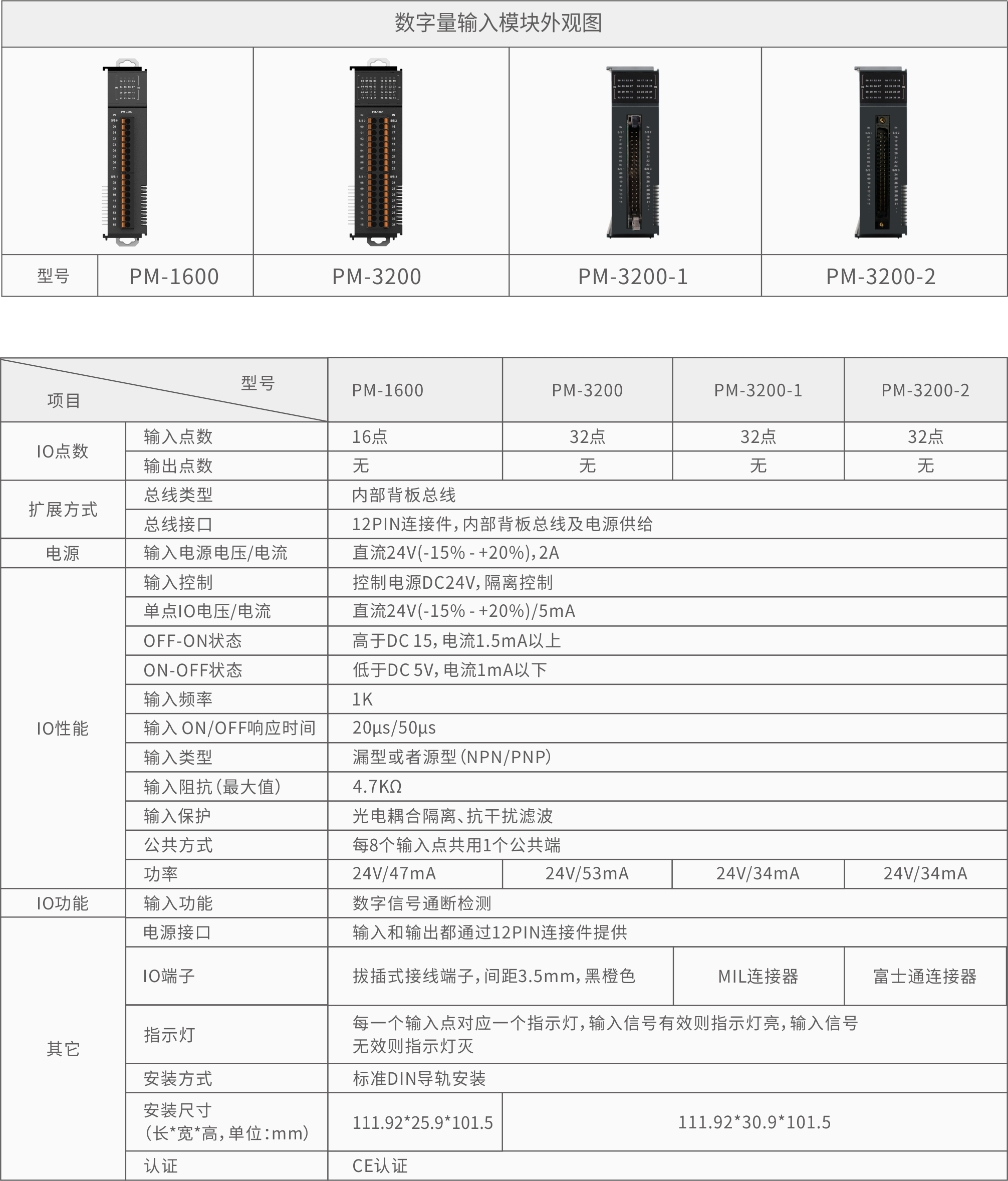

■ PM-1600/PM-3200
輸入電路有漏型（NPN）、源型（PNP）兩種類型：1、漏型輸入電路接法，是把公共端（S/S）接入到電壓24V；2、源型輸入電路接法，是把公共端（S/S）接入到電壓0V。
■ PM-3200-1
PM-3200-1數字量輸入模塊必須匹配線纜DX210-LS-3200-1-1000及端子臺MTB011使用。MTB011端子臺及DX210-LS-3200-1-1000線纜只支持NPN（漏型）輸入，如需支持PNP（源型）輸入，請聯系我司人員。
■ PM-3200-2
PM-3200-2數字量輸入模塊必須匹配線纜DX210-LS-3200-2-1000及端子臺MTB011使用。MTB011端子臺及DX210-LS-3200-2-1000線纜只支持NPN（漏型）輸入，如需支持PNP（源型）輸入，請聯系我司人員。
? R2系列模塊必須配合耦合器R2EC使用
? PM-3200-1數字量輸入模塊必須匹配線纜DX210-LS-3200-1-1000及端子臺MTB011使用
|
PM-3200-1模塊標準配置表 |
|||
|
名稱 |
型號 |
數量 |
備注 |
|
32點數字量輸入模塊(MIL接頭) |
PM-3200-1 |
1 |
模塊 |
|
線纜 |
DX210-LS-3200-1-1000 |
1 |
線纜 |
|
端子臺 |
MTB011 |
1 |
端子臺（帶燈） |
? PM-3200-2數字量輸入模塊必須匹配線纜DX210-LS-3200-2-1000及端子臺MTB011使用
|
PM-3200-2模塊標準配置表 |
|||
|
名稱 |
型號 |
數量 |
備注 |
|
32點數字量輸入模塊(富士通接頭) |
PM-3200-2 |
1 |
模塊 |
|
線纜 |
DX210-LS-3200-2-1000 |
1 |
線纜 |
|
端子臺 |
MTB011 |
1 |
端子臺（帶燈） |
